Rear camera interface for RNS510/Columbus/RCD510/RNS315

Description

Algemeen:
Met deze interface is het mogelijk om een aftermarket camera te koppelen met een originele RNS-510 navigatiesysteem van VW / Skoda. Hierbij wordt het camerabeeld (NTSC) weergegeven op het originele navigatiesysteem.

De head-unit zal automatisch omschakelen zodra de auto in de achteruitrijdversnelling wordt gezet*

(*indien de unit is geprogrammeerd via Diagnose voor originele achteruitrijdcamera).

Features:
# Direct aansluiten van een aftermarket camera op een origineel systeem van VW / Skoda
# Eenvoudige installatie
# Geen extra scherm nodig
# NTSC support

# CE gecertificeerd

Het volgende wordt er geleverd:

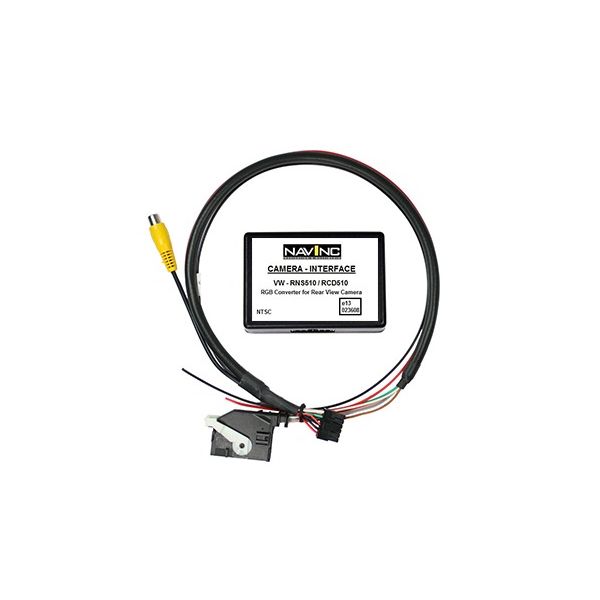

- NavInc RNS-510 / Columbus camera interface
- Auto specifieke kabelkit
- Inbouw- gebruikershandleiding
- Garantie
- Factuur

Extra informatie:
- Controleer voordat de interface wordt besteld bij tabblad ''Compatibiliteit'' of uw navigatie geschikt is voor dit product.
- Automatische omschakeling alleen mogelijk wanneer de navigatie-unit via Diagnose geprorameerd is voor originele achteruitrijdcamera
- Interface ondersteund NTSC composiet videosignalen
- Interface CE gecertificeerd.

Product specificaties:

Voltage supply: 12V DC

Voltage-operating capacity: 10,5 – 14,8 V

Operating current: 120 mA

Stand-by power: <1mA

Power input: 1,80 W

Temperature range: - 30°C up to + 80°C

Weight: 95g

Dimensions W x H x D: 90 x 35 x 65 mm

Compatibility

Continental Flying Spur

2011-2018

Note: Not in combination with OEM TV-tuner - coding via diagnose needed
Rear camera input
Front camera input
RGB input
LVDS input
HDMI input
A/V input
A/V output
Activation
OEM
Signal
RGB
Open head-unit
CVBS signal
NTSC
Guide lines
I-DRV
Picture in Picture (PiP)
iPAS lines
R-gear select
CAN
Touch support
No
Head-unit
RNS-810 head-unit
Coding needed
Yes

Continental

2011-2018

Note: Not in combination with OEM TV-tuner - coding via diagnose needed
Rear camera input
Front camera input
RGB input
LVDS input
HDMI input
A/V input
A/V output
Activation
OEM
Signal
RGB
Open head-unit
CVBS signal
NTSC
Guide lines
I-DRV
Picture in Picture (PiP)
iPAS lines
R-gear select
CAN
Touch support
No
Head-unit
RNS-810 head-unit
Coding needed
Yes

Continental GTC

2011-2018

Note: Not in combination with OEM TV-tuner - coding via diagnose needed
Rear camera input
Front camera input
RGB input
LVDS input
HDMI input
A/V input
A/V output
Activation
OEM
Signal
RGB
Open head-unit
CVBS signal
NTSC
Guide lines
I-DRV
Picture in Picture (PiP)
iPAS lines
R-gear select
CAN
Touch support
No
Head-unit
RNS-810 head-unit
Coding needed
Yes

Extra Information

Compatible met de volgende modellen van Volkswagen*:

Amarok	2010-201>
Beetle	2011-201>
Caddy mk IV	2010-201>
Caddy Maxi	2010-201>
Caravelle
Eos	2011-201>
Golf Plus	2009-2014
Golf V	2007-2009
Golf VI	2008-2013
Jetta	2011-201>
Multivan	2008-201>
Passat	2005-2014
Passat CC	2008-201>
Polo	2009-2014
Scirocco	2008-201>
Sharan	2010-201>
Tiquan	2007-201>
Transporter 5 / T6	2008-201>
Touaran	2010-2014
Touareg	2007-2010

*Alleen in combinatie met RCD-510 of RNS-510 systeem

Seat*:

Alhambra	2010-201>
Altea	2009-201>
Altea Free track	2009-201>
Ibiza	2009-201>
Leon	2009-2014

*In combinatie met RNS-510 systeem

Compatible met de volgende modellen van Skoda*:

Octavia	2009-2013
Fabia	2010-201>
Roomster	2010-201>
Superb	2008-201>
Superb Combi	2010-201>
Yeti	2009-201>

*In combinatie met Columbus systeem.

Opmerking:

- Alleen voor RNS-510 minimaal B-versie vanaf softwareversie SW: 1100/1102

- Bij RCD-510 dient de camera input achterop de unit aanwezig te zijn.

- Niet in combinatie met originele TV-tuner

- Alleen voor systemen die via Diagnose geprogrameerd kunnen worden voor originele achteruitrijdcamera

- Alleen voor VW / Skoda / Seat modellen die af-fabriek te bestellen zijn met originele achteruitrijdcamera

Afbeelding van RNS510 navigatiesysteem:

Afbeelding van RCD510 systeem:

Afbeelding van Columbus navigatiesysteem:

Niet geschikt voor volgende modellen/systemen:

- RNS810

- RNS5001

- VW ZAB
